双级旋片式真空泵工作原理

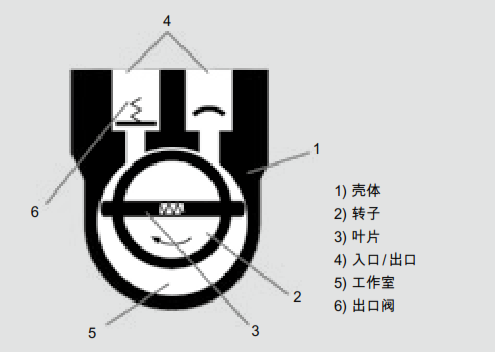

旋片式真空泵是油密封的旋转式排量泵。泵系统包括一个壳 体 (1)、一个偏心地安装的转子 (2)、在离心力和弹力作用下 径向移动的叶片 (3) 以及入口和出口 (4)。入口阀（如配置）被设计为真空安全阀，该阀在操作过程中始终处于打开状态。工作室 (5) 位于壳体内，并受到定子、转子和叶片的限制。偏心安装的转子和叶片将工作室分为具有可变容积的两个独立舱。当转子转动时，气体流入扩大的吸入室直至其被第二个叶片封住。封闭气体然后进行压缩，直到出口阀冲破大气压力而开启。出口阀是油封的。当阀打开时，少量的油进入吸入室，不仅能够对其进行润滑，而且能够将叶片与壳体（定子）密封开来。

在气镇操作的情况下，一个孔向外侧打开，让气体流入前侧的密封吸入室。因此，在压缩抽吸阶段，在相对低的压缩下达到打开出口阀所需的压力。这使得蒸汽开始冷凝前排出置换的气体/蒸汽混合物。在操作过程使用气镇达到的最终压力高于无气镇操作所达到的压力。

工作液、油

泵油，也称为工作液，在旋片式真空泵中泵油有多个任务要执行。它润滑所有移动部件，填充出口阀下的固定空间以及缩小入口和出口之间的间隙。它压缩叶片和工作室之间的间隙，此外还通过热传递确保最佳温度平衡。

多级泵

好凯德旋片式真空泵是内置的单级和两级版。二级泵比单级泵实现相对更低的极限压力。此外，气镇对极限压力的影响较低，因为气镇仅允许在高压力级使用。

真空安全阀

根据所涉及的泵类型，旋片式真空泵可能配备真空安全阀。真空安全阀在有意或意外停顿的情况下将泵与真空室隔离，并使用置换气体对泵系统进行排气，防止油液上升到真空室中。在开启泵后，一旦泵中的压力已达到真空室中的近似压力，它稍作延迟就打开。
