无油涡旋真空泵知识点

一、无油涡旋真空泵的产品用途及使用范围

无油涡旋真空泵是新一代的无油真空泵。它具有较高的压缩比，在较宽的压力范围内有稳定的抽速，性能达到国际先进水平，替代国外价格高昂的同类产品。它不会污染真空腔体，也不会造成泵体周围的环境污染，还可以在大气压附近连续运转，操作十分简单，实现绿色真空，节能减排的首选机型。它广泛应用于分子泵连接、医疗仪器、电子、半导体、医药、真空包装、太阳能、真空干燥过滤、科研、分析仪表、真空固定、气体脱气、真空成型、泄漏检测、加速器、溅射装置、回收装置等。

二、无油涡旋真空泵的工作原理

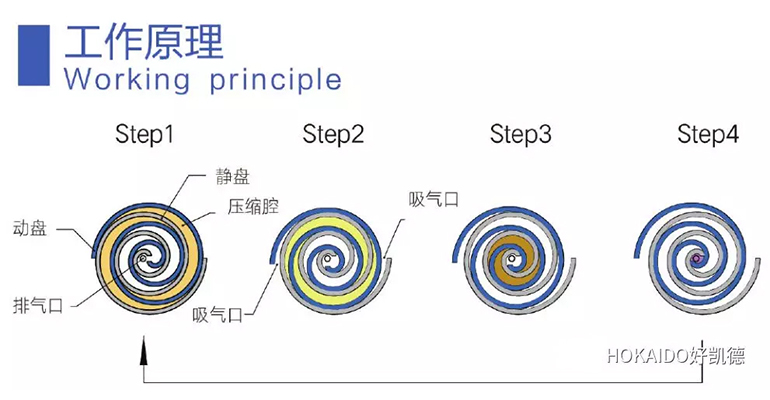

无油涡旋真空泵是两条渐开线螺旋曲线盘构成，即一个静涡旋盘和一个动涡旋盘。动涡旋盘作偏心安装，静涡旋盘与动涡旋盘便形成月芽形腔体。随着动涡旋盘转动，月芽形腔体不断向里旋转压缩，最后从中间排出至出气口。动涡旋盘连续运转，气体不断从进气口吸入、压缩，由出气口排出，形成真空。

Step1. 吸气，并将空气全部封闭在容积腔内，压缩开始；

Step2. 继续向容积腔内中心点压缩；

Step3. 将空气压缩至容积腔中心点，即将开始排气；

Step4. 排气，一个压缩过程结束。

三、无油涡旋真空泵的安装

1、检查产品

1)检查包装箱是否正面朝上，然后打开它。

2)检查产品型号是否是你订购的型号。

3)检查有无损坏。如有损坏，应向承运公司提出索赔。

4)卸去入口卡箍和出口卡箍。

5)检查产品包装塑料袋内的装箱清单，品名、数量是否包装齐全。

2、工作环境

1）有电击危险。要把泵安装在不使之暴露在潮湿条件（例如雨水或蒸汽）下的区域。电源接头上的潮气，可能造成短路而导致人身伤害或电击。

2）有爆炸和着火危险。安装的区域不应暴露在易爆、易燃气体或其它有关的危险物中。否则，泵可能引发爆炸或火灾。

3）在5℃-40℃的环境温度下操作。如果超出此环境温度范围操作，则可能造成着火、损坏或故障。

4）确保适当通风。要把设备安装在通风良好的区域。因为涡旋泵是通过空冷的通风不良可能造成异常过热、着火或故障。

5）要把泵安装在适当的地方。安装区域应使之不暴露在灰尘或腐蚀性气体中。未能将泵安装在合适的地方，可能产生损坏或故障。安装泵的区域，应使之不暴露在铁、碎石、磨料或木材粉尘等碎屑中。安装区域，应使泵不受日光直接照射。日光直接照射可能造成高温和故障。

3、泵的安装

该泵备有用于运输的起重吊环螺栓。应当使用具有足够承载能力的起吊设备。在泵被吊起移动时，绝不要站在悬吊起来的泵下方。要把泵安装在牢固的水平地面（斜度小于5°）上。安装不平稳，可能引发故障。如果地面不稳固，则应通过以下方法来固定泵：利用泵底脚上的10×φ8mm孔固定。

4、 电气连接

电气连接必须由合格的电工进行。否则，可能发生电击或火灾。在泵上接线之前，要断开输入总电源。不这样做，可能造成电击伤害。在接线之前，应当检查电源和电压。三相电动机可用两种电压：380V 50HZ；440V 60HZ。

四、无油涡旋真空泵和真空系统的连接

1、泵的入口（法兰）为KF40，出口（法兰）为KF25。

2、一般是采用泵入口直接与真空室连接，但前提是必须是清洁的气体。

3、如有碎屑和水蒸汽、尘埃等，建议采用如下图连接。

4、把隔离阀安装在真空室和泵的入口之间，以防止在起动或停机的时候，碎屑从真空泵回抽到真空室内。

5、我们建议使用自动阀作为隔离阀，它在电源出故障时关闭，以防止碎屑从泵内侧回抽到真空室中。

6、在隔离阀和泵的入口之间安装充气阀，在系统运行过程中打开此充气阀，可以清除泵内的污垢和水蒸汽。

7、在真空室和真空泵之间，要使用清洁的连接管。我们建议在泵的入口和真空室之间采用软管，使得泵的振动不会传播给真空室。

8、确保在操作过程中排气管不堵塞。

9、确保泵的出口压力不超过大气压。
