电厂凝汽器用罗茨真空泵提升节能效果

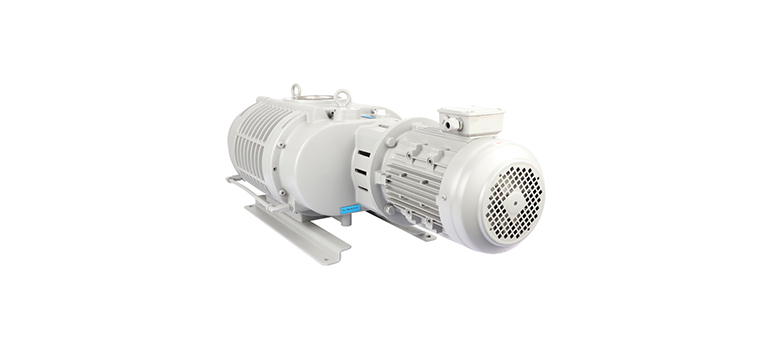

罗茨真空泵是指泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。

水环真空泵内装有带固定叶片的偏心转子，将水(液体)抛向定子壁，水(液体)形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。

水环真空泵优点是结构简单，制造精度要求不高，容易加工，结构紧凑，泵的转速较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小，吸气均匀，工作平稳可靠，操作简单，维修方便，但缺点是效率低，一般在30%左右，较好的可达50%，真空度低。

一、现有电厂凝汽器抽真空设备及运行情况

1.目前电厂使用的凝汽器抽真空设备多为“水环真空泵”和射水抽气器，水环真空泵的劣点在于：电机功率大，不间断的运行导致厂用电量大，；且运行时设备易产生汽蚀，对设备的安全运行产生危害。

2.现在电厂水环式真空泵运行时工作水温度偏高，严重影响真空泵的效率，影响凝汽器真空，这一现象在夏天尤为严重。原设计的水环真空泵功率偏大，而凝汽器正常运行时抽空气的流量小，造成大功率设备的效率进一步降低，产生的无效功率增加，这部分的无用功又在真空泵内带动转子和工作液摩擦生热，真空泵的抽吸能力下降，凝汽器的真空恶化，影响经济性。

二、电厂凝汽器及真空泵改造的必要性和经济性

现阶段水环真空泵功率偏大，正常运行时效率偏低，不利于节能降耗，汽轮机低压缸排出的乏汽遇冷凝结，形成高度真空，这是一个等温的物理过程，然而凝汽器并非绝对严密，外界空气会漏入凝汽器内，而真空泵的作用就是抽出这部分漏入的空气和一部分无效的水蒸气容积流量，这部分无效的水蒸气容积流量也增加了真空泵的附加损耗，造成浪费。

三、凝汽器抽真空系统节能改造技术及内容

1.工作原理

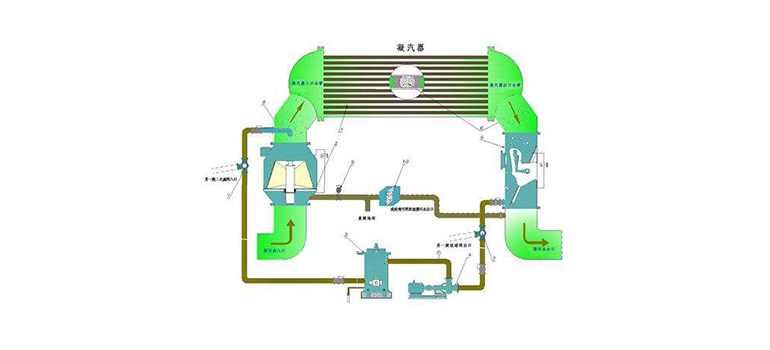

电厂凝汽器用罗茨真空泵提升节能效果，该装置采用小功率的气冷罗茨真空泵组与水环真空泵相结合，多级串联而成。工作时以罗茨真空泵为主抽泵，从凝汽器来的不凝水蒸气和空气经罗茨真空泵一级压缩后进入换热器（以开式水为换热介质），之后进入原水环真空泵进一步压缩，再进入汽水分离器。

好凯德罗茨真空泵的特点是:启动快，耗功少，运转维护费用低，抽速大、效率高，对被抽气体中所含的少量水蒸汽和灰尘不敏感，在100~1帕压力范围内有较大抽气速率，能迅速排除突然放出的气体。这个压力范围恰好处于油封式机械真空泵与扩散泵之间。因此，它常被串联在扩散泵与油封式机械真空泵之间，用来提高中间压力范围的抽气量。这时它又称为机械增压泵。

该装置好凯德真空科技增加了罗茨真空泵装置，提高了极限真空值，抽吸流量增加，使凝汽器真空得到保证。增加冷却器降低了容积流量，降低了汽化潜热能量，使下一级的水环真空泵功率降低。通过罗茨真空泵提高水环真空泵的入口压力，有效避开了水环真空泵的汽蚀。

罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验，所以应该在国内大力推广和应用。同时也广泛用于石油、化工、冶金、纺织等工业。真空泵配件为用于真空泵噪声治理的，真空泵消音器。水环真空泵主要应用于煤矿(抽瓦斯)，化工，制药，矿山，造纸，食品，啤酒，建材，塑料，冶金，电器等行业。
