旋片式真空泵的气镇阀介绍及注意事项

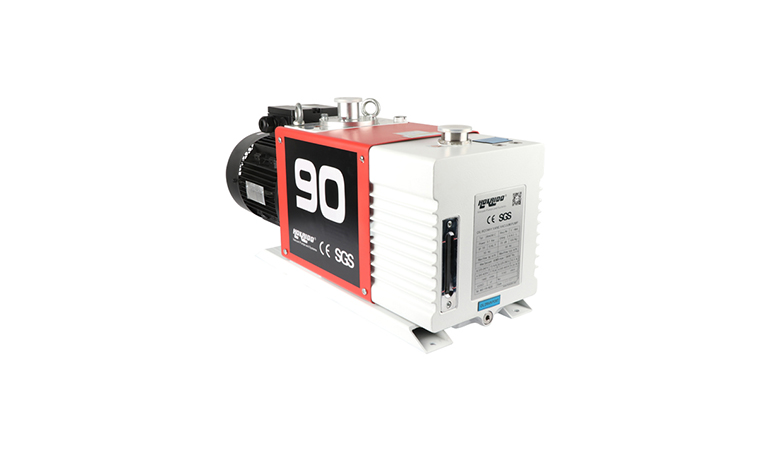

旋片式真空泵的压缩室上开一小孔，并装上调节阀，当打开阀并调节入气量，转子转到某一位置，空气就通过此孔掺入压缩室以降低压缩比，从而使大部分蒸汽不致凝结而和掺入的气体一起被排除泵外起此作用的阀门称为气镇阀。说到气镇，就要讲到永久性气体与可凝性气体。我们生活与工作当中的一些气体，如氧气、氮气、氢气、甲烷以及氦气等一些惰性气体在常温下是无法被压缩液化的，我们称它们为永久性气体。而相对的，最常见的如水蒸气等则可以通过压缩使之液化，我们称之为可凝性气体。

一、气镇阀工作原理

气镇阀是好凯德旋片真空泵为抽除可凝性气体而设置的，通常泵抽除的气体为永久性气体和可凝性气体的混合物。在压缩和排气的过程中，当可凝性气体的分压超过泵温对应的该气体饱和蒸气压时，可凝性气体会凝结并混于泵油中。随泵油循环，并在返回高真空侧时重新蒸发成蒸气。这会影响泵的抽气性能。加重泵油的污染程度。气镇阀或称掺气法可以有效地防止可凝性气体的凝结，即在压缩过程中将经过控制的永久性气体(通常为室温干燥空气)由气镇孔掺入被压缩气体中，使可凝性气体分压未达到泵温对应的饱和蒸气压力之前，压缩气体的压力已经达到排气压力，排气阀打开。可凝性气体同永久气体一同被排出。油封式机械真空泵普遍装有气镇装置，因此也叫气镇泵。气镇阀(掺气阀)由节流阀和逆止阀两部分组成。节流阀控制掺入气体量，逆止阀防止泵腔内气体压力高于掺气压力时出现返流。气镇孔位置的设置一般有两种:一种是在泵排气口附近，当压缩腔与排气口相通时，开始掺气；另一种是设置于端盖上，当吸气终了以后，转子再转过一个角度(10°~15°)时，露出气镇孔，开始掺气。在掺气过程中。泵的极限压力会上升，抽气速率会下降。在低压时，适当打开气镇阀，掺入少量气体，可以减少泵油冲击排气阀引起的噪声。

二、气镇阀的结构

在结构上，气镇阀有一逆止阀，防止排气时油、气从气镇孔排出，气镇量设计成可调的，可获取不同气镇极限压力，气镇阀的开启便于移到泵外的合适位置,，可实现远距离操作。气镇阀微量渗气时可降低噪声，还可作为停泵时的放气阀用，来避免或延缓停泵返油。

三、气镇阀的作用

在真空应用中常常排出各种蒸气或蒸气与气体的混合物，主要是水蒸气。普通旋片真空泵不能排除蒸气，蒸气进入旋片泵的工作室后将受到压缩，压强逐渐增大到饱和蒸气压(水蒸气在20℃的饱和蒸气压为2.3x103Pa，在60℃为2x104pa)时，排气阀还没有打开，多余的蒸气就开始凝结成液体，因而蒸气排不出去。

如果蒸气是腐蚀性的，则泵体很快会受到严重腐蚀。为了避免凝结液对泵性能的影响，最简便有效的方法是通过掺气来防止蒸气在好凯德旋片式真空泵内凝结，即在压缩空间的某一部位接一个可调节掺气量的掺气阀(即气镇阀)。

在泵工作时，通过阀向压缩空间掺进一定量的气体，使之与蒸气混合。在压缩过程中蒸气尚未凝结之前，混合气的压强已超过0.1MPa，于是，能够推开排气阀排出泵外，这样就达到了排除蒸气的目的。掺气量的多少视蒸气量的多少而定。

虽然通过气镇阀可以排除蒸气，但会使泵的极限真空下降一个数量级。因此，实际使用中，当蒸气被排除后应及时关闭气镇阀。

四、气镇阀失效

1、气镇阀与油箱(或泵盖或泵体)连接部位密封失效，引起外漏。

2、气镇阀的逆止阀失效。开气镇时泵油外泄。

3、气镇阀的逆止阀停泵时不能逆止。且又返油至气镇阀内时，如果气镇帽未关紧。可引起旋片真空泵油外漏。

五、气镇阀注意事项

机械泵开始工作时，打开气镇阀，将会有一股气流经过气镇孔进入泵的压缩腔中，气流的大小由气镇阀的调节螺杆控制，空气流在压缩过程中与被抽蒸气混合，形成蒸气和空气的混合物。在正常泵温状态下，混合物被压缩到排气压强时，蒸气分压强不会超过饱和蒸气压，因而蒸气也就不会凝结，便随空气一起排出泵外。

在抽气过程中，打开气镇阀，虽然达到了排除蒸气的目的，但因大气会漏入到泵的吸气端，影响泵的抽速与极限真空，使泵的极限真空度降低。因此，在使用带气镇阀的真空泵时，先打开气镇阀排除可凝性气体，等到基本抽出后，再关闭气镇阀。要达到泵原来的极限真空度，还需经过一段时间抽气。

加装了气镇装置的旋片式真空泵，不仅能抽出可凝性气体，而且还能净化泵油，如果泵油被少量凝结液污染，只要将泵进气口堵住，然后打开气镇阀，经一定时间抽气，泵油便能恢复原来的性能。
