进口真空泵的配管要求及注意事项

一、管件

进口真空泵的进、出口管道的管径一般应比泵进、口直径大1-2级。为便于操作和维修，泵的进、出口管道应分别设置切断阀，直径与管径想通。

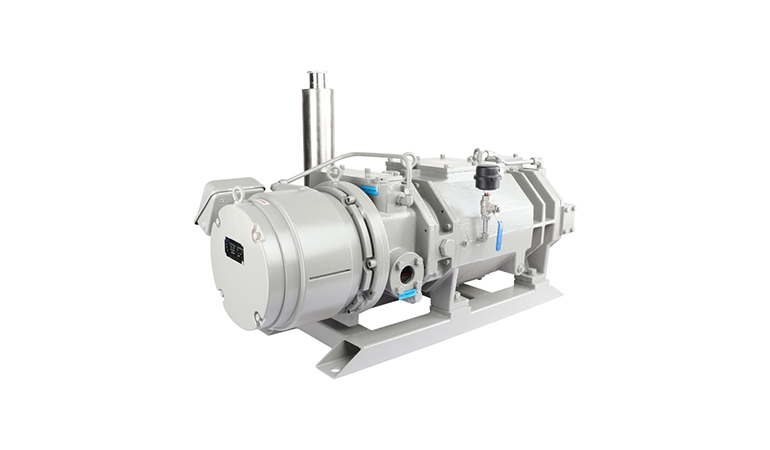

好凯德螺杆真空泵、齿轮泵、柱塞泵等应设永久性过滤器，位于切断阀与泵进口之间；离心泵除特殊要求外，一般可不设永久性过滤器，但需设开车用临时过滤器。离心泵或漩涡泵在泵出口与切断阀之间应设止回阀，直径与切断阀想通。容积式泵通常不需要设止回阀。

每台泵出口应装压力表，位于出口和第一个阀门之间的直管段上。往复泵一般应在出口管道上设缓冲罐，使用流量输出均匀，减少压力波动。容积式泵应在出口和第一个阀门之间设安全阀，若泵自备，可不另设。

卧式泵壳体上应设防净阀。如果近、出口切断阀之间的物料不能通过泵放净，应在管道上设放净阀。

二、管道布置

进口真空泵的管道应进行有效的支撑，以避免管道、阀门的重量和管道热应力产生的力和力矩超出泵管口所允许的最大外载荷，在真空泵的吸入和排出管道上须设置管架。垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管道需设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管道。

进口真空泵管口允许的最大外载荷应由泵厂给出。按API 610标准制造的泵，其管口允许的最大外载荷不应小于API 610标准 2.4规定的值。

对非金属泵，在管道设计时必须设置管架，严禁非金属泵进、出口管道上阀门等重量压在泵体上。

避免采用不规则的管道和较小回转半径的弯头，以免增加阻力损失。

当泵的进口管道为垂直方向，进口管若配置异径管时，应采用偏心异径管，以免形成气囊。应在囊形部位设DN15或DN20的排气阀。

单吸泵的进口处应有不小于3倍管径的直管段。

蒸汽往复泵的排汽管道应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消声器。排汽应考虑回收利用或排至户外适宜地点。进汽阀前设冷凝水排放管，防止水击缸体。

蒸汽往复泵在运行中一般有较大的振动，故与泵连接的管道应很好地固定。当泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖上装放净阀。当管线架在进口真空泵和电动机的上方时，为不影响起重设备吊装，管线要有足够的高度。输送腐蚀性液体的管线不宜布置在原动设备的上方。管廊下部管线的管底至地坪的净距离不应小于4m，以满足检修要求。当管线架在泵体上方时，管底距地面净空高度应不小于2.2m。
